污染源煙氣在線監測系統/煙氣分析儀系統結構熟知

日期：2020-04-14 信息來源：本站

系統結構

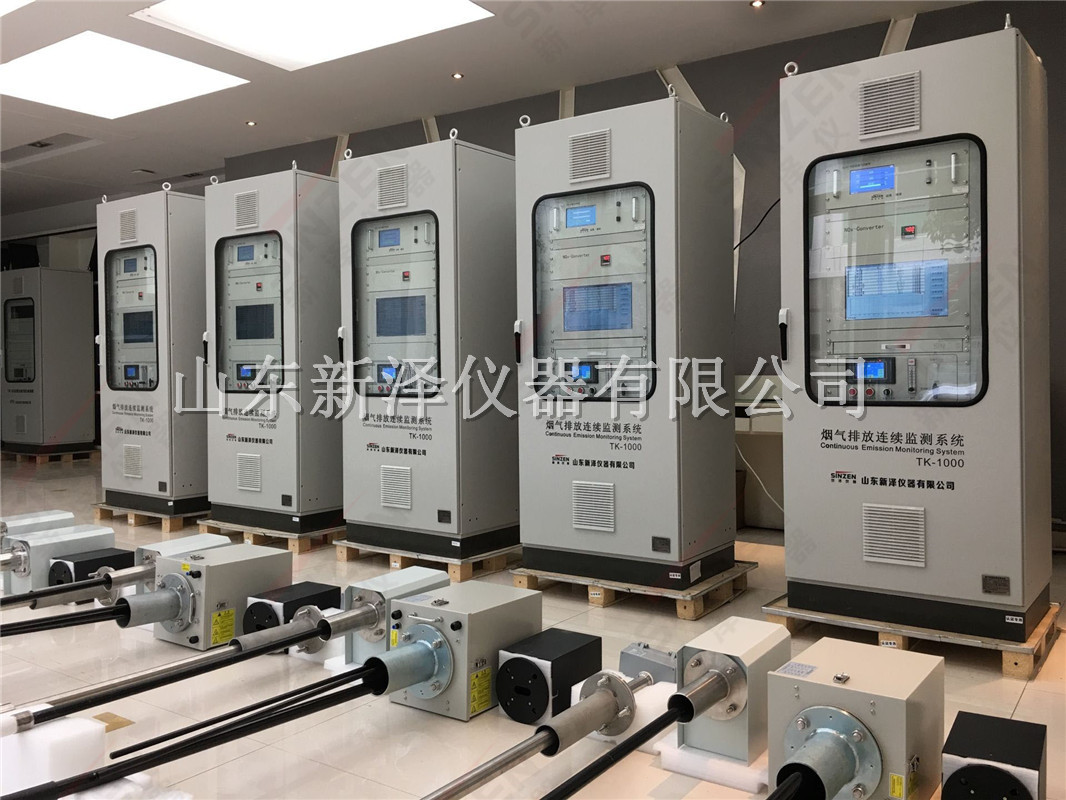

污染源煙氣在線監測系統主要由采樣子系統、預處理子系統、氣態污染物監測子系統、顆粒物監測子系統、煙氣參數監測子系統、數據采集控制子系統、輔助系統及站房組成。
1、采樣子系統
氣體采樣探頭是插入煙道氣體采集點，采集樣品氣體的部件。采樣探頭裝置具有電加熱伴熱功能，能自行加熱并實施溫控。該裝置適用于燃燒過程后氣樣的連續采集。
2、預處理子系統
煙氣預處理系統用于完成樣氣的凈化、除塵、除濕、排水，提高了系統的可靠性、穩定性及檢測結果的重復性，降低了運行維護成本。
3、氣態污染物監測子系統
紫外氣體分析系統具有高可靠性和靈敏度，尤其各種氣體有自己的特征光譜，不受氣體的干擾。一臺分析儀可測定包括SO2、NOX、CO、CO2、O2等氣體。
4、顆粒物監測子系統
顆粒物監測系統采用激光后向散射法測定煙塵濃度。
5、煙氣參數監測子系統
采用皮托管測流速，壓力傳感器測壓力，溫度傳感器測溫度，煙氣濕度采用高溫電容濕度傳感器測量。
6、數據采集傳輸及控制子系統
由數據采集儀、工控機、顯示器和系統軟件等組成。數據采集儀主要工作是將各個分析儀的分析結果zui終采集儲存并能夠在工控機屏幕上進行實時顯示，生成圖表，并接受數據采集傳輸儀的訪問，提供現場數據。
通過工控機可自動進行校準和系統吹掃，取樣器溫度、伴熱管溫度、冷凝器溫度等參數均納入系統控制，確保系統處于zui.jia運行狀態。
7、輔助系統
輔助系統由供電系統、防雷系統等組成。
自動監測系統采用雙供電系統，并配備UPS穩壓電源。防雷系統采用專用工業防雷器，兩級防雷措施。
8、監測站房
按照國家標準建設監測系統專用站房。
